OUR BUSINESS

건축 / 토목 / 플랜트 엔지니어링 & 건설 전문기업, 티쉐어건설(주)

복합마이크로파일(CMP) 무용접마이크로파일(NMP)

복합마이크로파일(CMP)

COMPOSITE MICRO PILE

공법 종류 주요자재 성능 및 경제성 실험 인증 시공순서 및 적용분야

성능 및 경제성

구분 복합마이크로파일(이중강관) 복합마이크로파일(확대강관/단일강관) 일반마이크로파일
개요도
공법특징
  1. ① 대형장비의 진입이 어렵거나 작업 공간이 협소한 지역에 적용 가능
  2. ② 이중강관 적용
    ▶ 내진성능 600% 향상
  3. ③ 두부보강철근 적용(말뚝머리 고정)
    ▶ 기초와 강결
  4. ④ 내진성능 향상으로 공사비 절감
  1. ① 대형장비의 진입이 어렵거나 작업 공간이 협소한 지역에 적용 가능
  2. ② 단일강관-강관두께 증대
    ▶ 내진성능 310% 향상
  3. ③ 두부보강철근 적용(말뚝머리 고정)
    ▶ 기초와 강결
  4. ④ 내진성능 향상으로 공사비 절감
  1. ① 대형장비의 진입이 어렵거나 작업 공간이 협소한 지역에 적용 가능
  2. ② 단일강관 적용
    ▶ 내진성능 저하
  3. ③ 두부보강철근 미적용(말뚝머리 힌지)
    ▶ 기초 결합력 저하
  4. ④ 내진성능 저하로 공사비 과다
허용 지지력
  • · 허용연직지지력 : 65.0 ton
  • · 허용수평지지력 : 600% 향상
  • · 허용연직지지력 : 65.0 ton
  • · 허용수평지지력 : 310% 향상
  • · 허용연직지지력 : 65.0 ton
  • · 허용수평지지력 : 100%

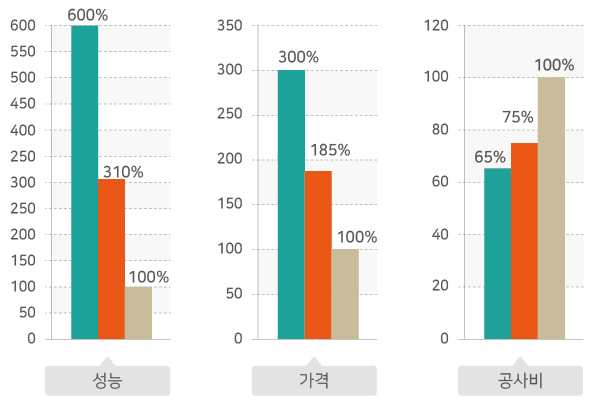

성능 / 가격

* Note : 일반마이크로파일의 성능/가격을 기준으로 비교함

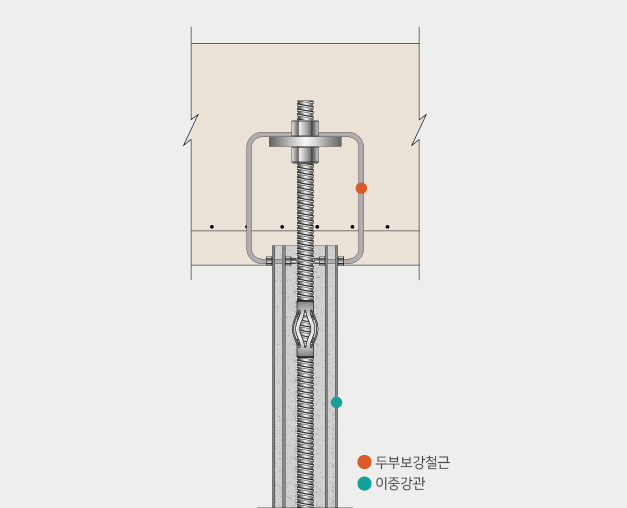

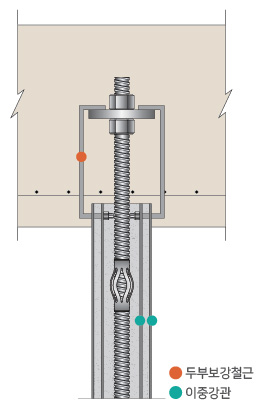

복합마이크로파일(고하중용)

공법특징
  1. ① 대형장비의 진입이 어렵거나 작업 공간이 협소한 지역에 적용 가능
  2. ② 이중강관 적용
    ▶ 내진성능 600% 향상
  3. ③ 두부보강철근 적용(말뚝머리 고정)
    ▶ 기초와 강결
  4. ④ 내진성능 향상으로 공사비 절감
허용 지지력
  • · 허용연직지지력 : 65.0 ton
  • · 허용수평지지력 : 600% 향상

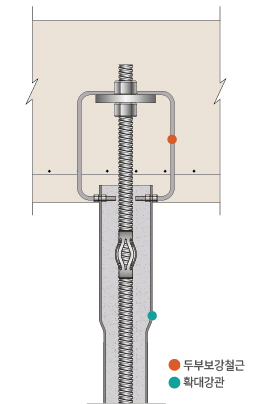

복합마이크로파일(저하중용)

공법특징
  1. ① 대형장비의 진입이 어렵거나 작업 공간이 협소한 지역에 적용 가능
  2. ② 단일강관-강관두께 증대
    ▶ 내진성능 310% 향상
  3. ③ 두부보강철근 적용(말뚝머리 고정)
    ▶ 기초와 강결
  4. ④ 내진성능 향상으로 공사비 절감
허용 지지력
  • · 허용연직지지력 : 65.0 ton
  • · 허용수평지지력 : 310% 향상

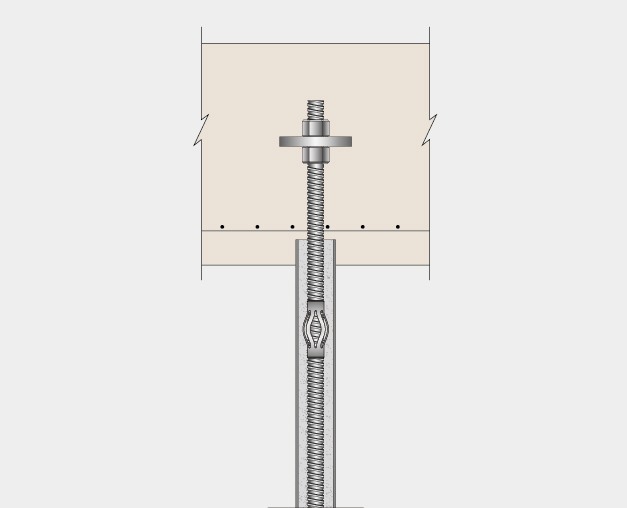

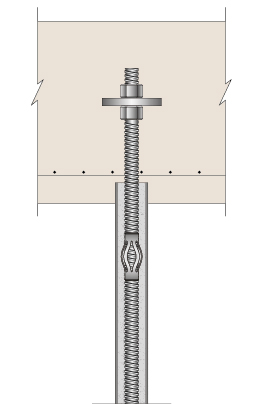

일반마이크로파일

공법특징
  1. ① 대형장비의 진입이 어렵거나 작업 공간이 협소한 지역에 적용 가능
  2. ② 단일강관 적용
    ▶ 내진성능 저하
  3. ③ 두부보강철근 미적용(말뚝머리 힌지)
    ▶ 기초 결합력 저하
  4. ④ 내진성능 저하로 공사비 과다
허용 지지력
  • · 허용연직지지력 : 65.0 ton
  • · 허용수평지지력 : 100%

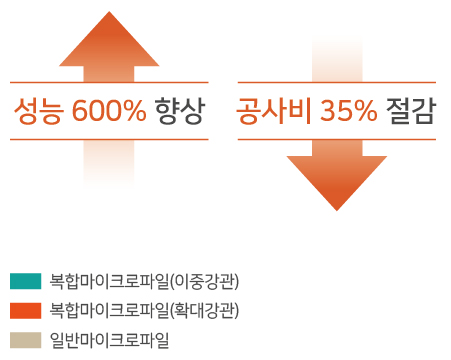

성능 / 가격

* Note : 일반마이크로파일의 성능/가격을 기준으로 비교함
