건축 / 토목 / 플랜트 엔지니어링 & 건설 전문기업, 티쉐어건설(주)

복합마이크로파일(CMP) 복합헬리컬파일(CHP) 복합선단확장파일(CEP) 복합압입강관파일(CPP)

복합헬리컬파일(CHP)

COMPOSITE HELICAL PILE

공법개요 및 특징 주요 자재 성능 및 경제성 시공 순서 적용 분야

성능 및 경제성

구분 복합헬리컬파일 헬리컬파일 마이크로파일

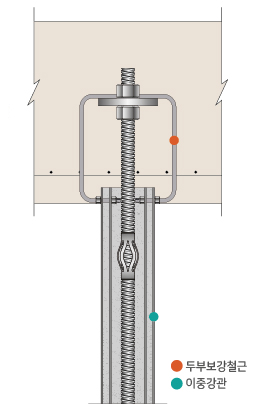

개요도
공법특징
  1. ① 대형장비의 진입이 어렵거나 작업 공간이 협소한 지역에 적용 가능
  2. ② 이중강관 적용
    ▶ 내진성능 400% 향상
  3. ③ 두부보강철근 적용(말뚝머리 고정)
    ▶ 기초와 강결
  4. ④ 내진성능 향상으로 공사비 절감
  1. ① 대형장비의 진입이 어렵거나 작업 공간이 협소한 지역에 적용 가능
  2. ② 단일강관적용
    ▶ 내진성능 저하
  3. ③ 두부보강철근 미적용
  4. ④ 내진성능 저하로 공사비 과다
  1. ① 대형장비의 진입이 어렵거나 작업 공간이 협소한 지역에 적용 가능
  2. ② 단일강관적용
    ▶ 내진성능 저하
  3. ③ 두부보강철근 미적용
    ▶ 기초 결합력 저하
  4. ④ 내진성능 저하로 공사비 과다
제원
  • · 내부강관 : 139.8mm
  • · 외부강관 : 267mm
  • · 단일강관 : 88.9mm
  • · 강봉 : 50mm
  • · 단일강관 : 165mm
허용 지지력
  • · 허용연직지지력 : 50.0 ton
  • · 허용수평지지력 : 400% 향상
  • · 허용연직지지력 : 50.0 ton
  • · 허용수평지지력 : 95%
  • · 허용연직지지력 : 50.0 ton
  • · 허용수평지지력 : 100%

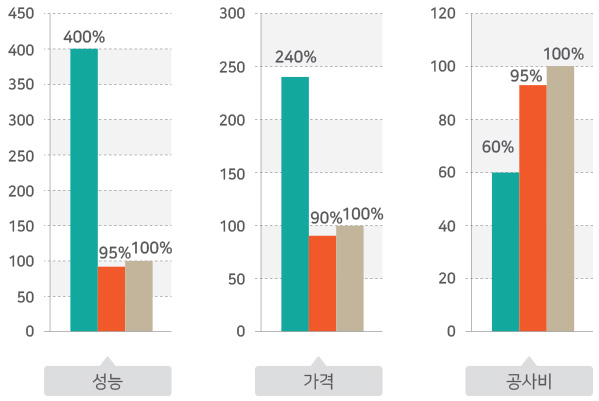

성능 / 가격

* Note : 일반마이크로파일의 성능/가격을 기준으로 비교함

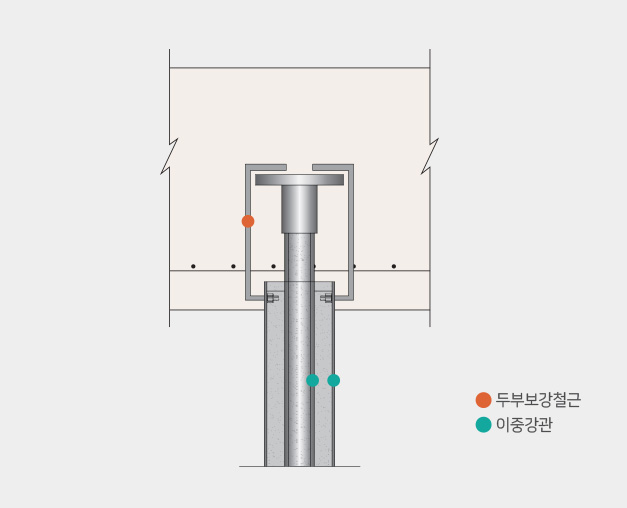

복합헬리컬파일

공법특징
  1. ① 대형장비의 진입이 어렵거나 작업 공간이 협소한 지역에 적용 가능
  2. ② 이중강관 적용
    ▶ 내진성능 400% 향상
  3. ③ 두부보강철근 적용(말뚝머리 고정)
    ▶ 기초와 강결
  4. ④ 내진성능 향상으로 공사비 절감
제원
  • · 내부강관 : 139.8mm
  • · 외부강관 : 267mm
허용 지지력
  • · 허용연직지지력 : 50.0 ton
  • · 허용수평지지력 : 400% 향상

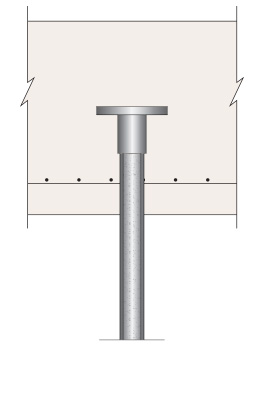

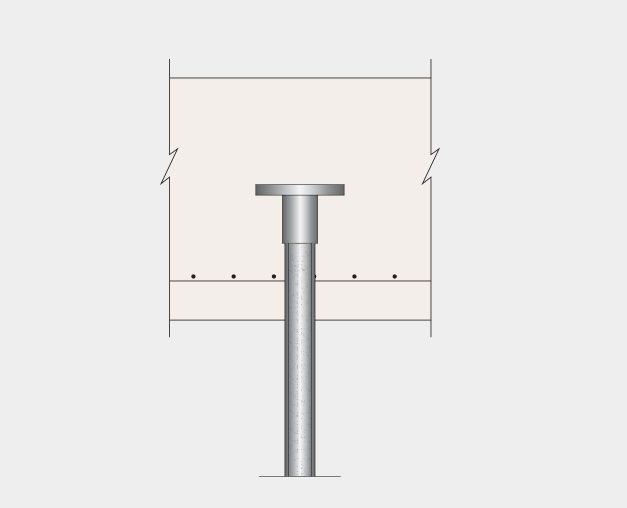

헬리컬파일

공법특징
  1. ① 대형장비의 진입이 어렵거나 작업 공간이 협소한 지역에 적용 가능
  2. ② 단일강관적용
    ▶ 내진성능 저하
  3. ③ 두부보강철근 미적용
  4. ④ 내진성능 저하로 공사비 과다
제원
  • · 단일강관 : 88.9mm
허용 지지력
  • · 허용연직지지력 : 50.0 ton
  • · 허용수평지지력 : 95%

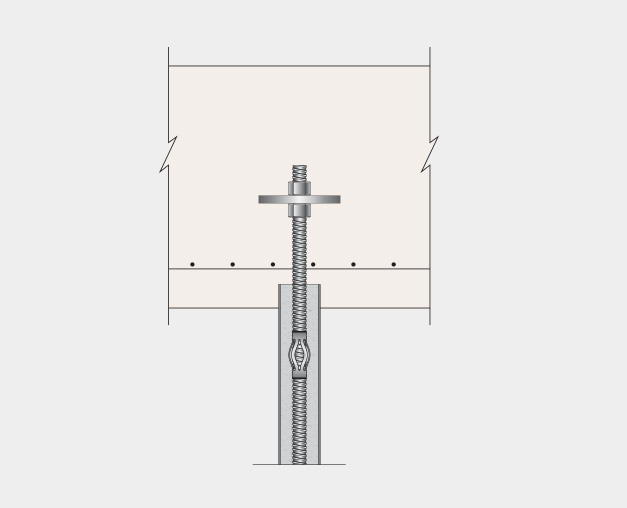

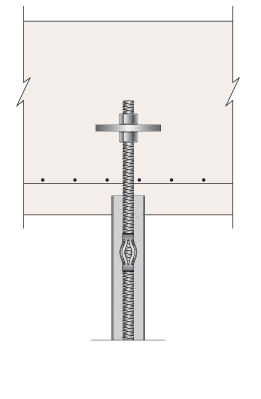

마이크로파일

공법특징
  1. ① 대형장비의 진입이 어렵거나 작업 공간이 협소한 지역에 적용 가능
  2. ② 단일강관적용
    ▶ 내진성능 저하
  3. ③ 두부보강철근 미적용
    ▶ 기초 결합력 저하
  4. ④ 내진성능 저하로 공사비 과다
제원
  • · 강봉 : 50mm
  • · 단일강관 : 165mm
허용 지지력
  • · 허용연직지지력 : 50.0 ton
  • · 허용수평지지력 : 100%

성능 / 가격

* Note : 일반마이크로파일의 성능/가격을 기준으로 비교함
