복합선단확장파일(CEP)

COMPOSITE EXPANSION PILE

공법개요 및 특징 성능 및 경제성
구분 복합선단확장파일 선단확장파일 PHC 파일
개요도
공법특징
  1. ① 초고강도 PHC 파일
    ▶ 파일 내력 증대
  2. ② 파일직경 보다 선단직경 확대
    ▶ 선단지지력 260% 향상
  1. ① 일반 PHC 파일
    ▶ 파일 내력 저하
  2. ② 파일직경 보다 선단직경 확대
    ▶ 선단지지력 144% 향상
  1. ① 일반 PHC 파일
    ▶ 파일 내력 저하
  2. ② 파일직경과 선단 직경 동일
    ▶ 선단지지력 저하
제원
  • · 파일 : 초고강도 PHC 500mm
  • · 선단보강 : 이중강관 500mm + 600mm
  • · 파일 : PHC 500mm
  • · 선단보강 : Plate 600mm
  • · 파일 : PHC 500mm
허용 지지력
  • · 허용연직지지력 : 260.0 ton
  • · 허용연직지지력 : 165.0 ton
  • · 허용연직지지력 : 129.0 ton

복합선단확장파일

공법특징
  1. ① 초고강도 PHC 파일
    ▶ 파일 내력 증대
  2. ② 파일직경 보다 선단직경 확대
    ▶ 선단지지력 260% 향상
제원
  • · 파일 : 초고강도 PHC 500mm
  • · 선단보강 : 이중강관 500mm + 600mm
허용 지지력
  • · 허용연직지지력 : 260.0 ton

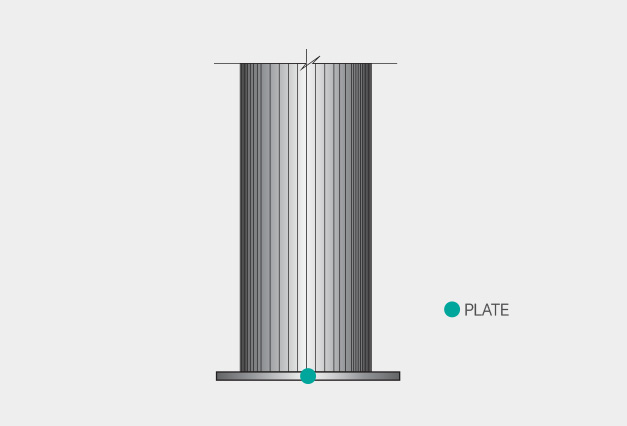

선단확장파일

공법특징
  1. ① 일반 PHC 파일
    ▶ 파일 내력 저하
  2. ② 파일직경 보다 선단직경 확대
    ▶ 선단지지력 144% 향상
제원
  • · 파일 : PHC 500mm
  • · 선단보강 : Plate 600mm
허용 지지력
  • · 허용연직지지력 : 165.0 ton

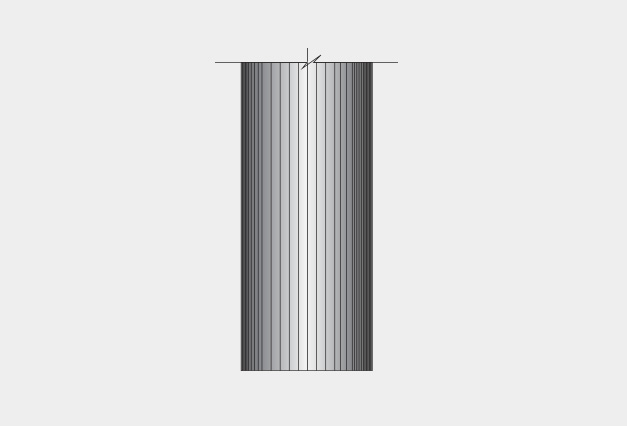

PHC 파일

공법특징
  1. ① 일반 PHC 파일
    ▶ 파일 내력 저하
  2. ② 파일직경과 선단 직경 동일
    ▶ 선단지지력 저하
제원
  • · 파일 : PHC 500mm
허용 지지력
  • · 허용연직지지력 : 129.0 ton

PHC 파일 표준 성능표

외경(mm) 두께(mm) 종별 허용축방향하중(TON)
일반 PHC 		허용축방향하중(TON)
초고강도 PHC
500 80 A 173 296
60 90 A 236 404
70 100 A 309 529
800 110 A 391 669
90 120 A 483 826
1000 130 A 584 997
